Объекты сети
Данная страница описывает возможности создания и редактирования объектов инженерной сети, которые находятся под контролем предприятия коммунального хозяйства. Эти объекты вы могли видеть на страницах Телеметрия и SCADA. Данные страницы позволяют мониторить в реальном времени переданные показания на всех объектах предприятия. Однако для того, чтобы эти объекты были видны на вышеописанных страницах, сначала нам необходимо зарегистрировать их в системе. Страница «Объекты сети» была разработана именно с этой целью. При переходе во вкладку вы увидите страницу со следующими элементами:

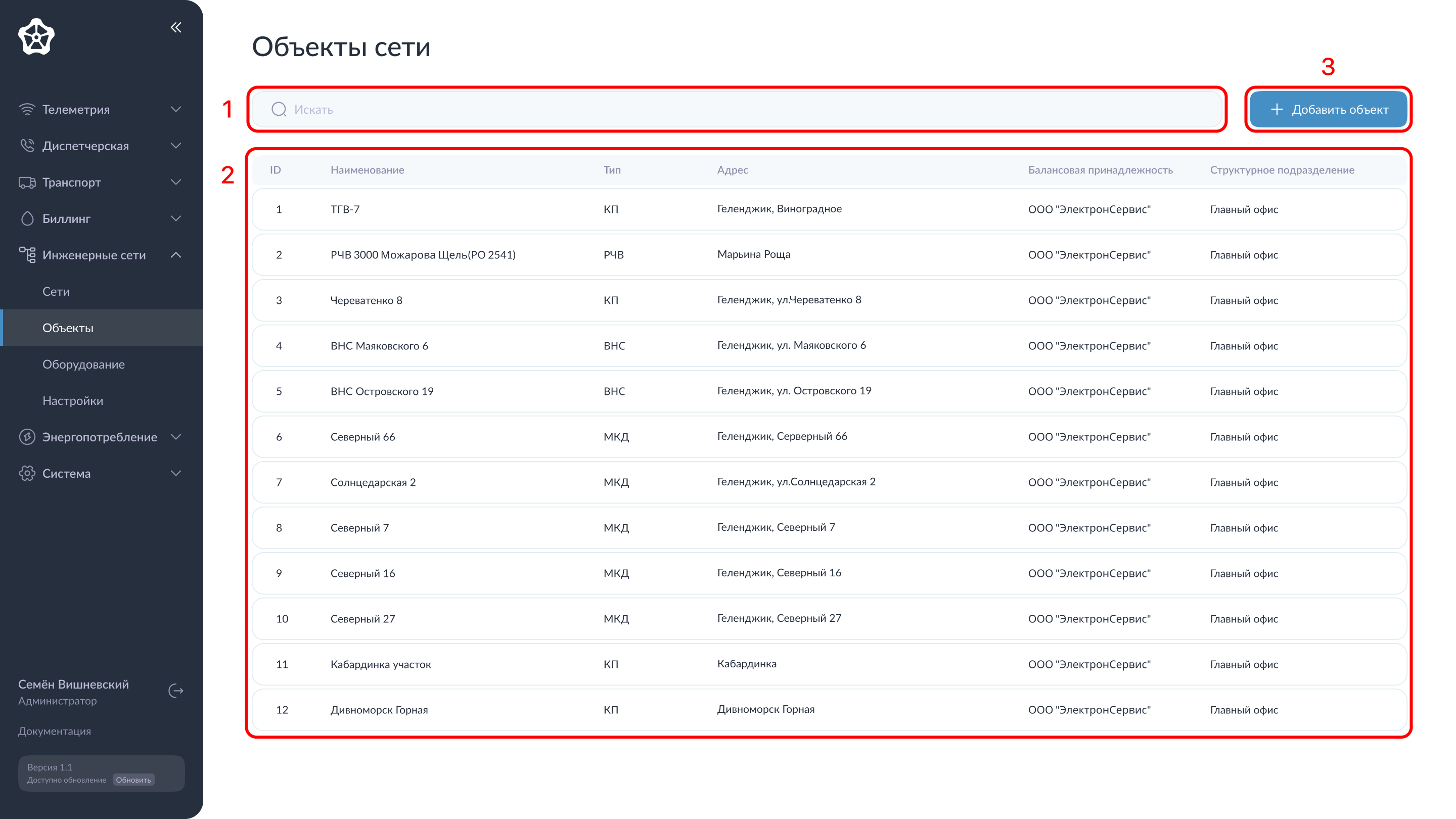

В самой верхней части страницы располагается Строка поиска, которая позволяет находить необходимый администратору объект по наименованию и адресу объекта.
Чуть ниже расположен список всех объектов предприятия, каждый из которых отображает информацию: уникальный индикационный номер (ID), Наименование объекта, к какому Типу он относится, Адрес, Балансовую принадлежность, а также Структурное подразделение, которое контролирует данный объект.

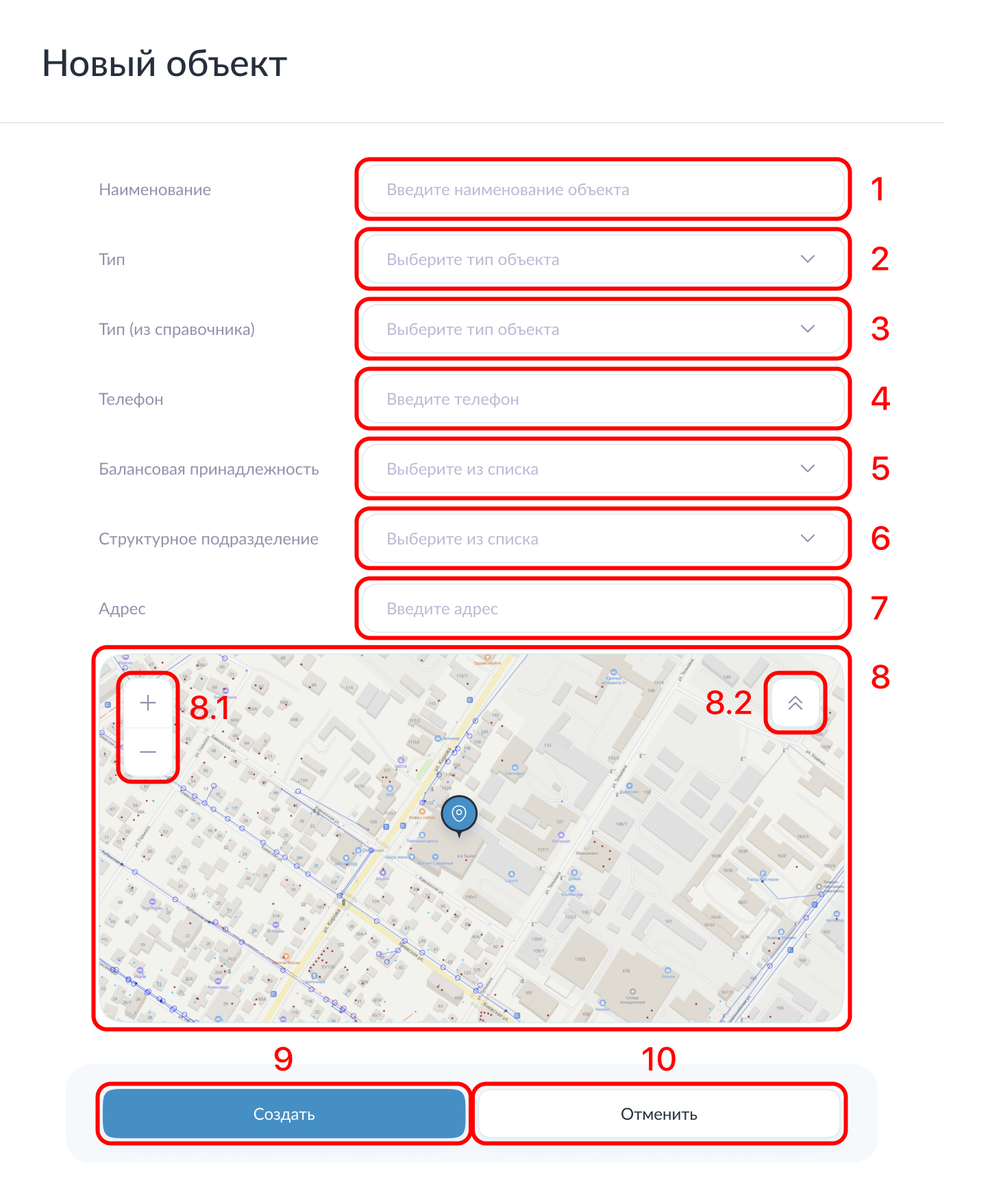

Добавить объект – кнопка для добавления нового объекта в систему. При нажатии на кнопку откроется следующее модальное окно:
Наименование добавляемого объекта;
Тип – при нажатии на поле ввода, вы увидите выпадающий список для выбора типа объекта (ВНС, РЧВ, МКД, КП, Котельная, Стоки, Источники воды). Данный список является статичным, то есть может быть изменен только программно при помощи разработчиков;
Тип (из справочника) – данное поле аналогично прошлому за тем исключением, что данный справочник является динамическим и может быть изменен администратором системы на странице «Типы объектов сети»;
Телефон – можно определить номер телефона ответственного лица на данном объекте;
Балансовая принадлежность – определяет, к какому предприятию коммунального хозяйства относится данный объект;
Структурное подразделение – подразделение предприятия, под чьим контролем находится данный объект;
Адрес объекта;
В нижней части модальной формы расположена мини-карта, которая позволяет более точно определить расположение объекта. В левой верхней части карты вы можете видеть элементы управления зумом (удаления/приближения) (8.1). А для раскрытия / скрытия карты нажмите на кнопку над картой (8.2).
Кнопки Создать и Отменить позволяют добавить новый объект с введенными значениями в систему или отменить создание данного объекта.
Модальная форма отдельного объекта

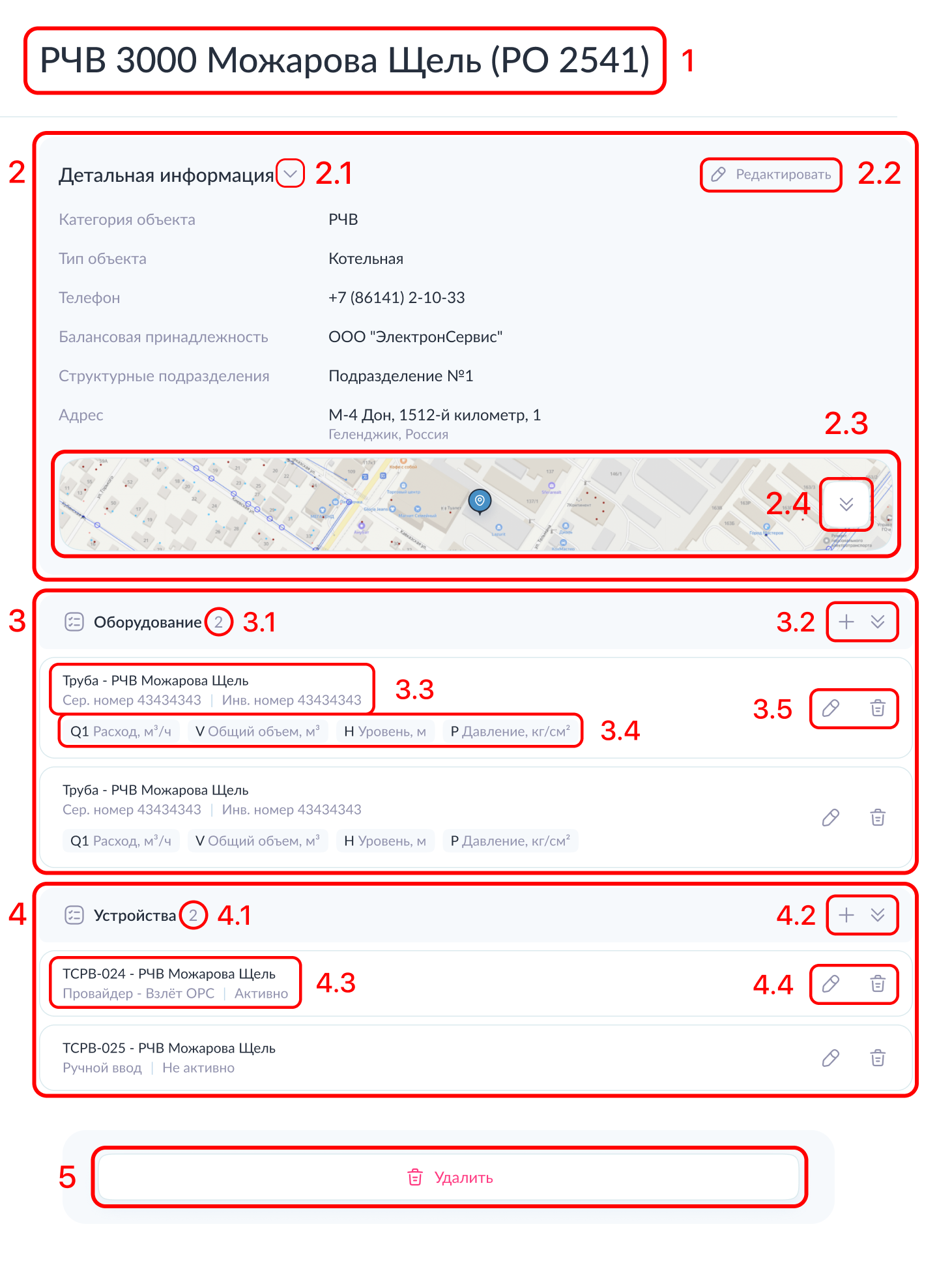

При нажатии на отдельный объект из списка вы увидите следующую модальную форму:
В самой верхней части модальной формы расположено Наименование объекта;
Чуть ниже расположился блок с детальной информацией по данному объекту (Категории объекта, Типу объекта, Телефоне, Балансовой принадлежности, Структурному подразделению и Адресу).
2.1. Для скрытия и раскрытия данного блока нажмите на стрелку в шапке блока;
2.2. А для редактирования представленной информации воспользуйтесь кнопкой Редактировать в правой верхней части блока.
2.3. В нижней части блока расположилась мини-карта для быстрого определения локации объекта.
2.4. Для ее раскрытия воспользуйтесь кнопкой в правой части.
Оборудование – данный блок отображает, а также предоставляет возможность добавлять и редактировать оборудование данного объекта (детально оборудование будет рассмотрено ниже).
3.1. Рядом с наименованием блока отображается количество оборудования данного объекта.
3.2. В правой верхней части блока расположены кнопки добавления нового оборудовании, и скрытия или раскрытия списка зарегистрированного оборудования.
3.3. Каждый элемент из списка состоит из наименования оборудования, его серийного и инвентарного номеров.
3.4. А также из отображения параметров, которое контролирует данное оборудование.
3.5. Для редактирования или удаления элемента списка воспользуйтесь кнопками в правой части рядом с каждым оборудованием.
Устройства
4.1. Рядом с наименованием блока отображается количество устройств данного объекта.
4.2. В правой верхней части блока расположены кнопки добавления нового устройства, и скрытия или раскрытия списка зарегистрированных устройств.
4.3. Каждый элемент из списка состоит из наименования устройства, его провайдера и текущего статуса (является ли оно Активным).
4.4. Для редактирования или удаления элемента списка воспользуйтесь кнопками в правой части рядом с каждым устройством.
В самой нижней части формы расположена кнопка Удалить, которая при нажатии удалит данный объект из системы.
Оборудование и устройства
Сущности Оборудование и Устройство служат для передачи текущих показаний в системе. За каждым объектом предприятия коммунального хозяйства закреплено определенное оборудование. Вместе с этим каждое оборудование связывается с устройствами передачи данных данного объекта. Устройства позволяют редактировать и передавать показания в оборудование, которое впоследствии будет отображено на страницах SCADA и Телеметрия. Данное разграничение на оборудование и устройства было выполнено для сохранения истории показаний в системе при смене устройств на объекте.

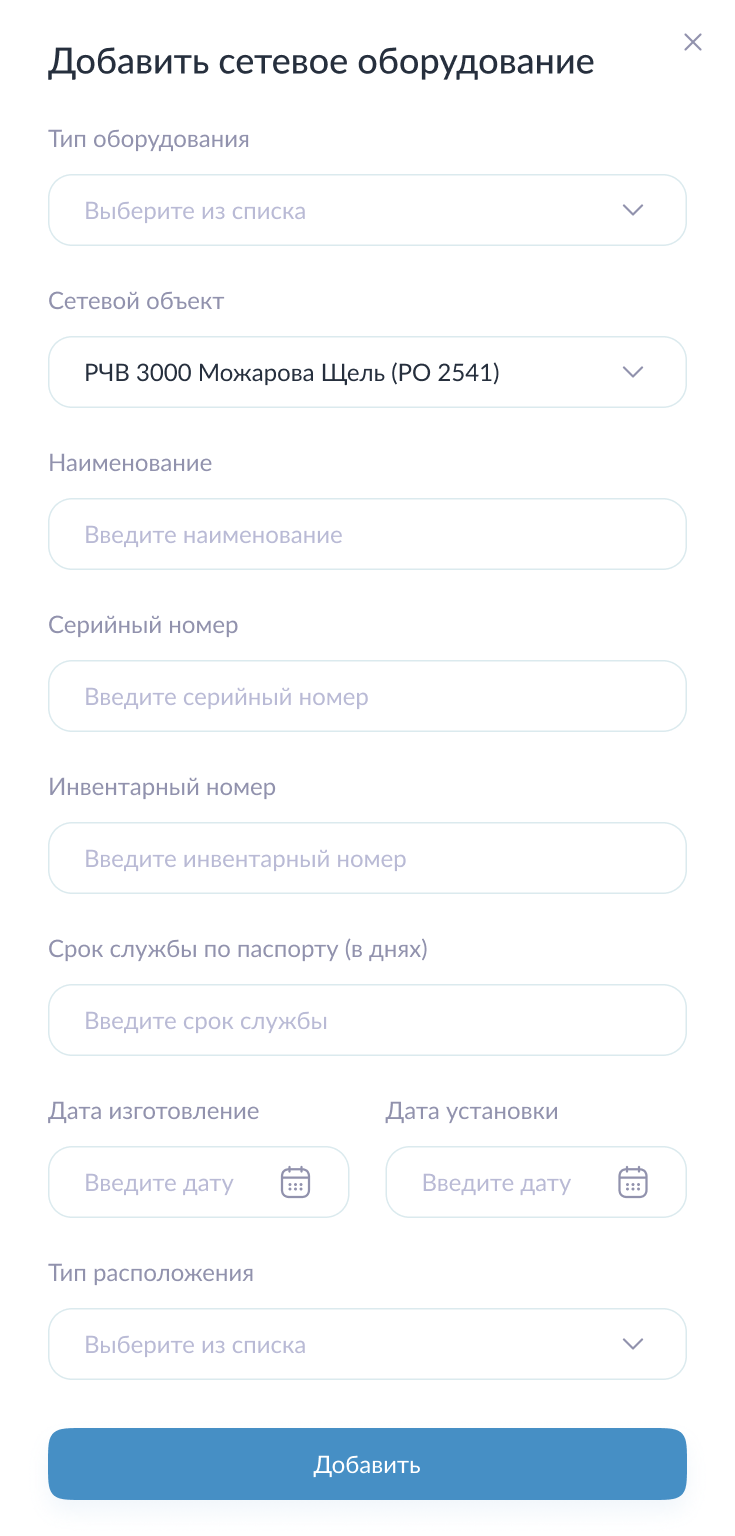

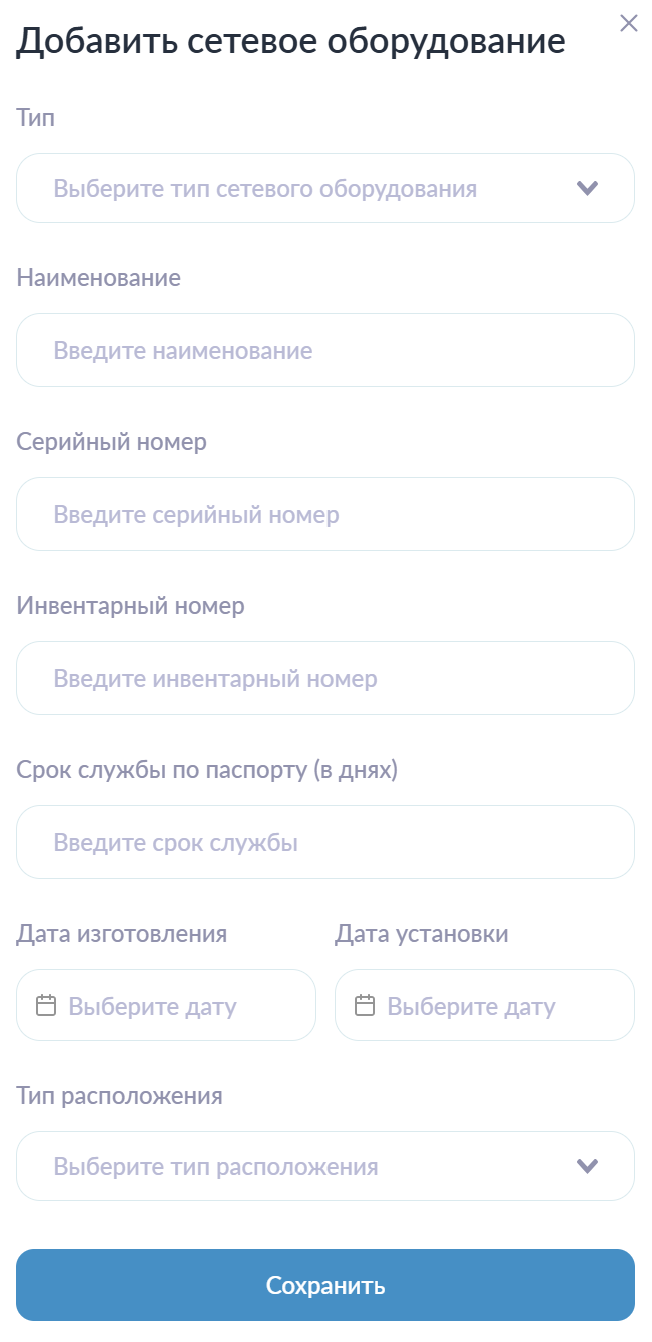

Для начала разберем процесс создания нового оборудования в системе. При нажатии на иконку «+» (добавить) над списком оборудования вы увидите следующую модальную форму:
В первом поле открывшейся формы вам необходимо выбрать с выпадающего списка Тип оборудования (Насос, Труба или Резервуар).
Второе поле заполняется автоматически и определяет Cетевой объект, на котором установлено данное оборудование.
Поле Наименование определяет имя оборудования, которое будет отображаться в системе. Далее следуют поля для заполнения Серийного и Инвентарного номера.
Чуть ниже администратор должен заполнить такие поля, как: Срок службы по паспорту, Дата изготовления и Дата установки данного оборудования.
Последнее поле определяет, где на сетевом объекте было установлено данное оборудование – Тип расположения. Поле может принимать значения: на Входе, Внутри или на Выходе.
После заполнения всех описанных полей нажмите на кнопку Добавить в нижней части формы, и вы увидите новое оборудование в списке данного объекта.
Модальная форма отдельного оборудования

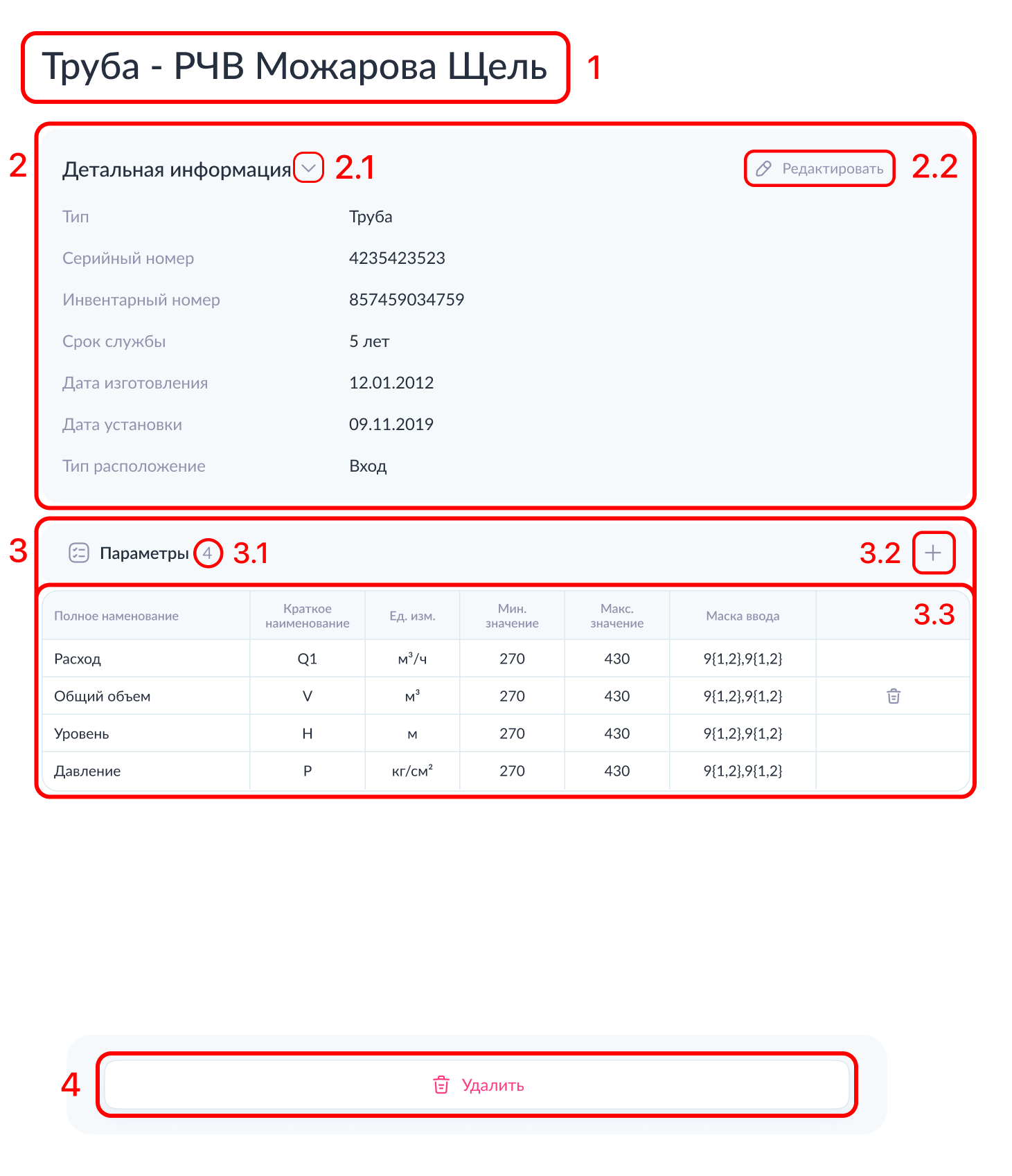

При нажатии на отдельное оборудование из списка вы увидите модальное окно со следующими элементами:
В самой верхней части модальной формы расположено Наименование данного оборудования;
Чуть ниже расположился блок с Детальной информацией (Тип, Серийный и Инвентарный номера, Срок службы, Даты изготовления и установки, а также Тип расположения).
2.1. Для скрытия и раскрытия данного блока нажмите на стрелку в шапке блока;
2.2. А для редактирования представленной информации воспользуйтесь кнопкой Редактировать в правой верхней части блока.
Параметры – данный блок отображает, а также предоставляет возможность добавлять и редактировать параметры данного оборудования.
3.1. Рядом с наименованием блока отображается количество параметров.
3.2. В правой верхней части блока расположены кнопки добавления нового, и скрытия или раскрытия списка уже зарегистрированных параметров.
3.3. Каждый элемент из списка состоит из полного и краткого наименования, единиц измерения, минимального и максимального значения, а также маску ввода для данного параметра.
В самой нижней части формы расположена кнопка Удалить, которая при нажатии удалит данное оборудование из системы.
Добавление нового параметра

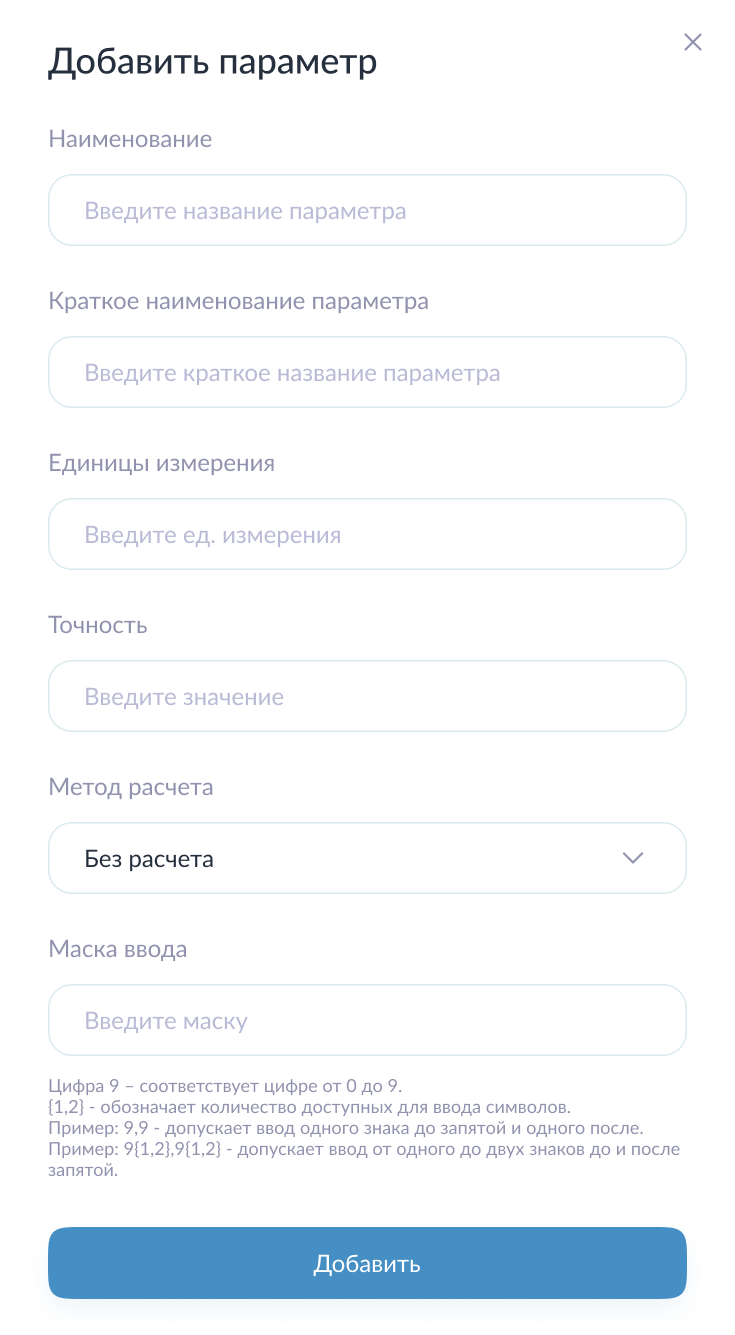

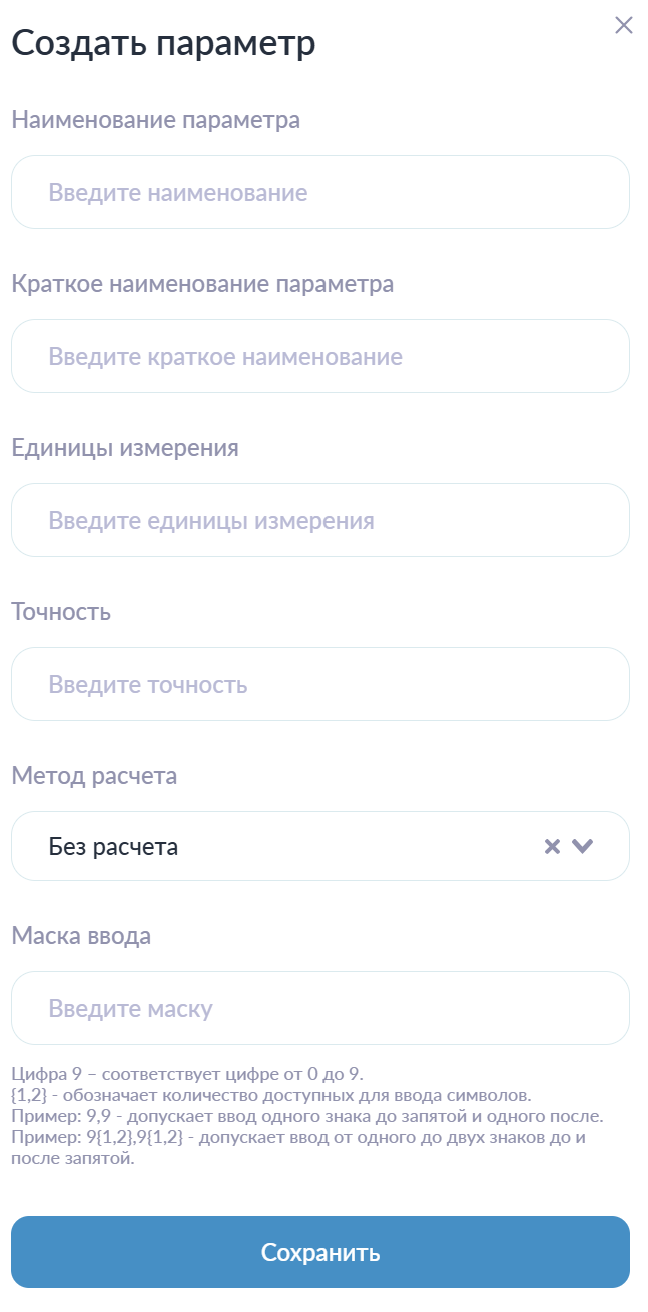

Давайте разберем процесс добавления нового параметра. Для этого нажмите на иконку « +» (3.2) (Добавить) в верхней части списка параметров. При нажатии вы увидите следующую форму для заполнения:
Первые поля определяют Наименование, Краткое наименование и Единицы измерения добавляемого параметра. Также администратор может уточнить уровень точности передаваемых показаний с помощью поля Точность.
Если для параметра установлен Метод расчета, то в момент, когда приходит пакет показаний для оборудования, сначала создаются экземпляры самих показаний, затем для каждого оборудования получается массив рассчитываемых параметров. В метод расчета каждого параметра отправляется весь пакет показаний оборудования, и производится расчет с выбором только нужных параметров.
Подпитка - она же DELTA G - рассчитывается по формуле G1-G2
Тепловая нагрузка - Q - рассчитывается по формуле:
( |T1 - T2| × G × (T - T3) × |G1 - G2| ) / 1000, где
G - минимальное из G1 и G2, если равно 0 то максимальное из G1 и G2
T = T1 при условии, что не равно нулю, иначе = T2
Расход теплоты на подпитку - DELTA Q - рассчитывается по формуле:
( (T - T3) × |G1 - G2| ) / 1000, где
T = T1 при условии, что не равно нулю, иначе = T2
Маска ввода - в данном поле администратор должен указать форматирование потупивших значений с учетом следующих правил:
Цифра 9 – соответствует цифре от 0 до 9.
{1,2} - обозначает количество доступных для ввода символов.
Пример: 9,9 - допускает ввод одного знака до запятой и одного после.
Пример: 9{1,2},9{1,2} - допускает ввод от одного до двух знаков до и после запятой.
После заполнения всех полей нажмите на кнопку Добавить в нижней части формы, и вы увидите новый параметр в списке данного оборудования.
Добавление нового устройства в систему

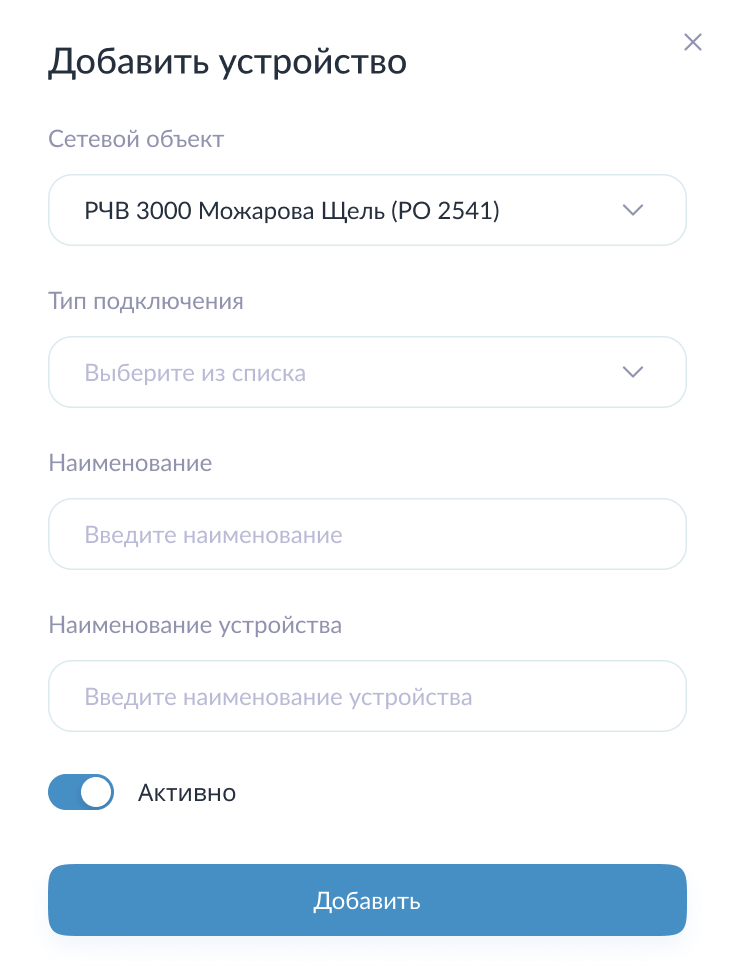

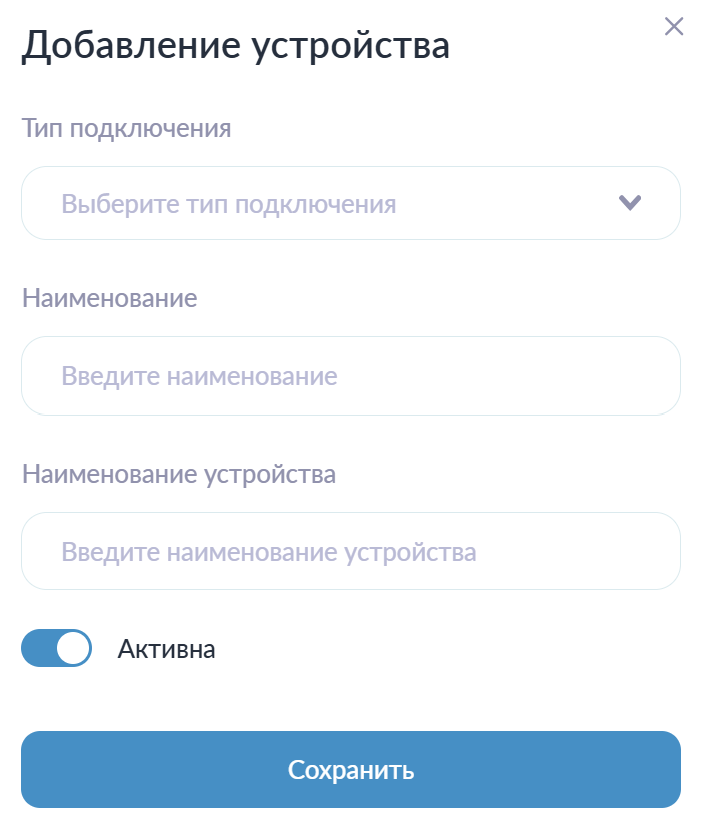

Теперь давайте разберем процесс регистрации нового устройства в системе. При нажатии на иконку « +» (Добавить) над списком устройств вы увидите следующую модальную форму:
Первое поле открывшейся формы заполняется автоматически и определяет Cетевой объект, на котором установлено данное устройство.
Чуть ниже администратор системы должен определить с помощью выпадающего списка Тип подключения данного устройства к системе - каким образом данные из устройства будут передаваться в систему (Zulu OPC, 1SIM.ru, Ручной ввод, Взлет OPC, Овен OPC, Мегафон, Eldis).
Поле Наименование определяет кастомное имя устройства, которое будет отображаться в системе.
Наименование устройства определяет марку считывающего устройства, установленного на объекте.
Cтатус - указывает является ли данное устройство Активным.
После заполнения всех описанных полей нажмите на кнопку Добавить в нижней части формы, и вы увидите новое устройство в списке данного объекта.
Модальная форма отдельного устройства
При нажатии на устройство из списка вы увидите модальное окно со следующими элементами:
В самой верхней части модальной формы расположено Наименование устройства;
Чуть ниже расположился блок с Детальной информацией по данному устройству (Провайдеру данных и текущему Состоянию). Для скрытия и раскрытия данного блока нажмите на стрелку в шапке блока (2.1);
Датчики – данный блок отображает, а также предоставляет возможность добавлять и редактировать датчики данного устройства:
3.1. Рядом с наименованием блока отображается количество датчиков.
3.2. В правой верхней части блока расположены кнопки добавления нового, и скрытия или раскрытия списка уже зарегистрированных датчиков.

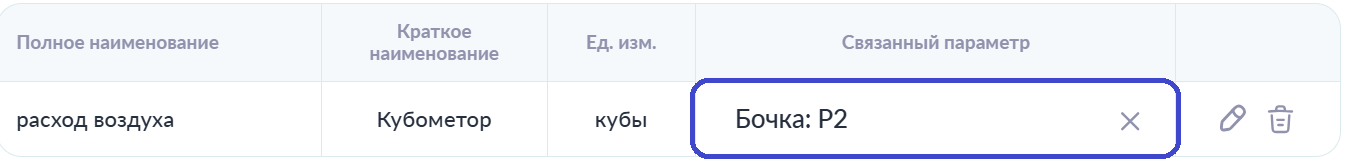

3.3. Каждый элемент из списка состоит из полного и краткого наименования датчика, единиц измерения, а также с каким параметром оборудования данного объекта связывается данный датчик устройства. Каждый датчик можно изменить или удалить с помощью соответствующих кнопок в правой части списка.
Добавление нового датчика в систему

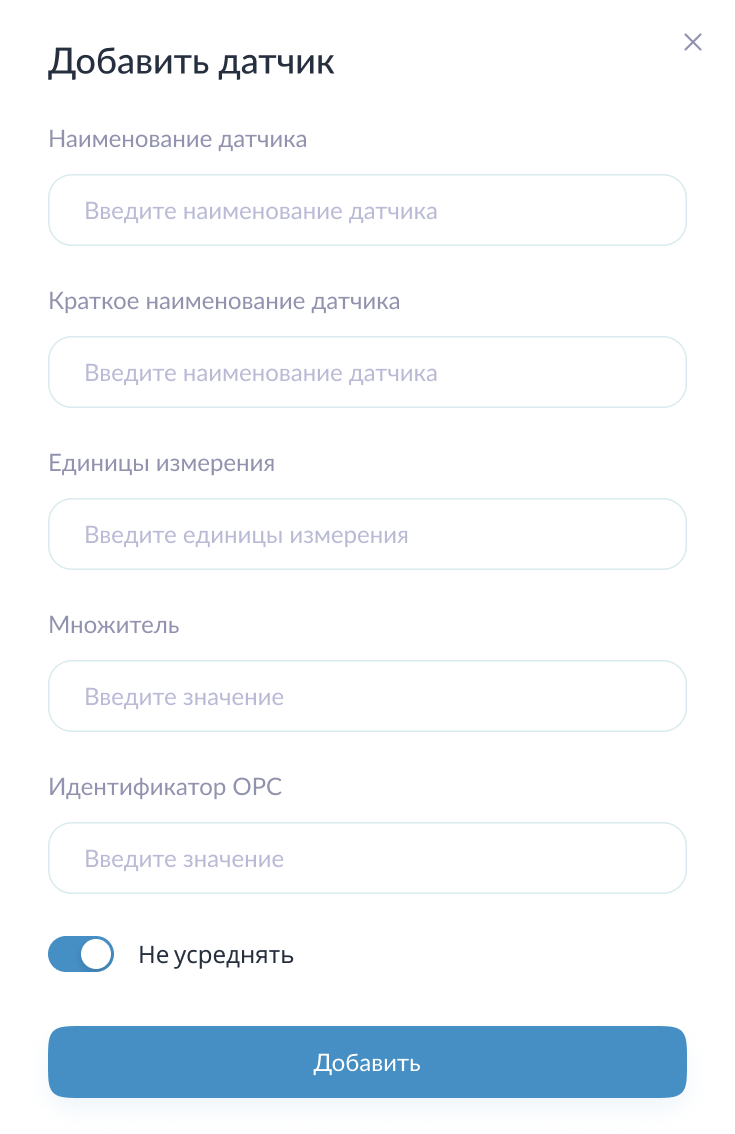

Давайте разберем процесс добавления нового датчика. Для этого нажмите на иконку « +» (3.2) (Добавить) в верхней части списка датчиков. При нажатии вы увидите следующую форму для заполнения:
Первые два поля определяют Наименование и Краткое наименование датчика. Далее администратор системы также должен будет занести информацию по Единицам измерения для данного датчика.
При смене устройств считывания данных на оборудовании сетевых объектов возможна ситуация, при которой один и тот же параметр может передаваться в разных единицах измерения. Для того, чтобы прировнять показания из старых и новых устройств передачи данных было введено поле Множитель. Данное поле модифицирует поступающие значения от датчика и передает уже отредактированные данные в оборудование, текущие показания которого отображается уже на страницах SCADA и Телеметрия.
Идентификатор OPC - это идентификатор датчика во внешней системе опроса (которая была определена в форме при регистрации устройства в системе – Тип подключения).
Не усреднять - если данное поле было выключено, то при сборе всех поступивших показаний за последний час выбирается только последнее показание. Если данное поле включено, то в данном случае система выберет все моментальные показания за час и передаст в оборудование усредненное значение этих показаний.
После заполнения всех полей нажмите на кнопку Добавить в нижней части формы, и вы увидите новый датчик в списке данного устройства.
