SCADA
Страница предоставляет эффективный мониторинг всех объектов предприятия коммунального хозяйства в режиме реального времени. Система также позволяет диспетчерам предприятия выполнять поиск по представленным объектам и осуществлять фильтрацию по типу сетевого объекта, балансовой принадлежности и структурному подразделению.

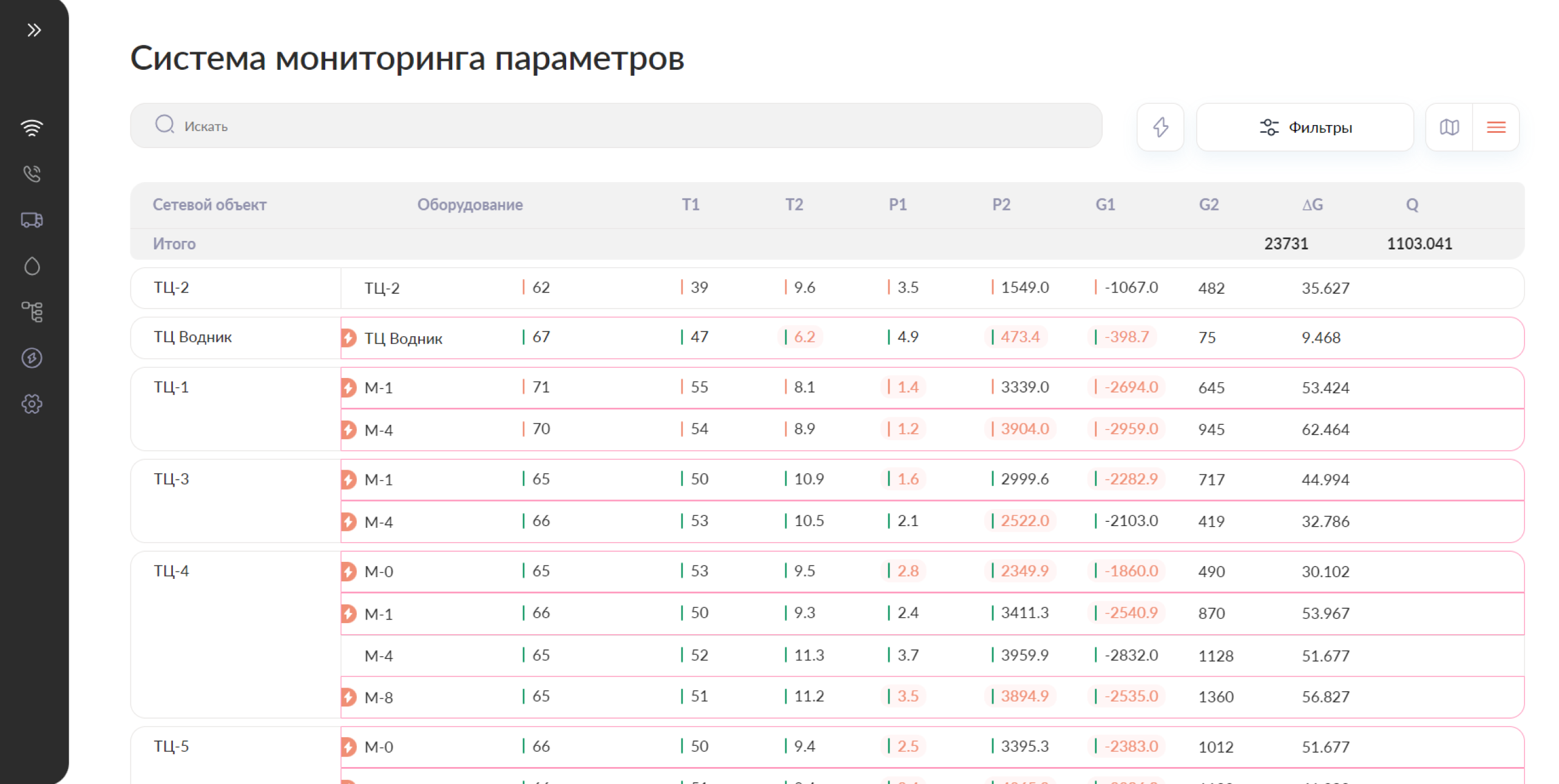

При переходе во вкладку Scada вы увидите следующую страницу:

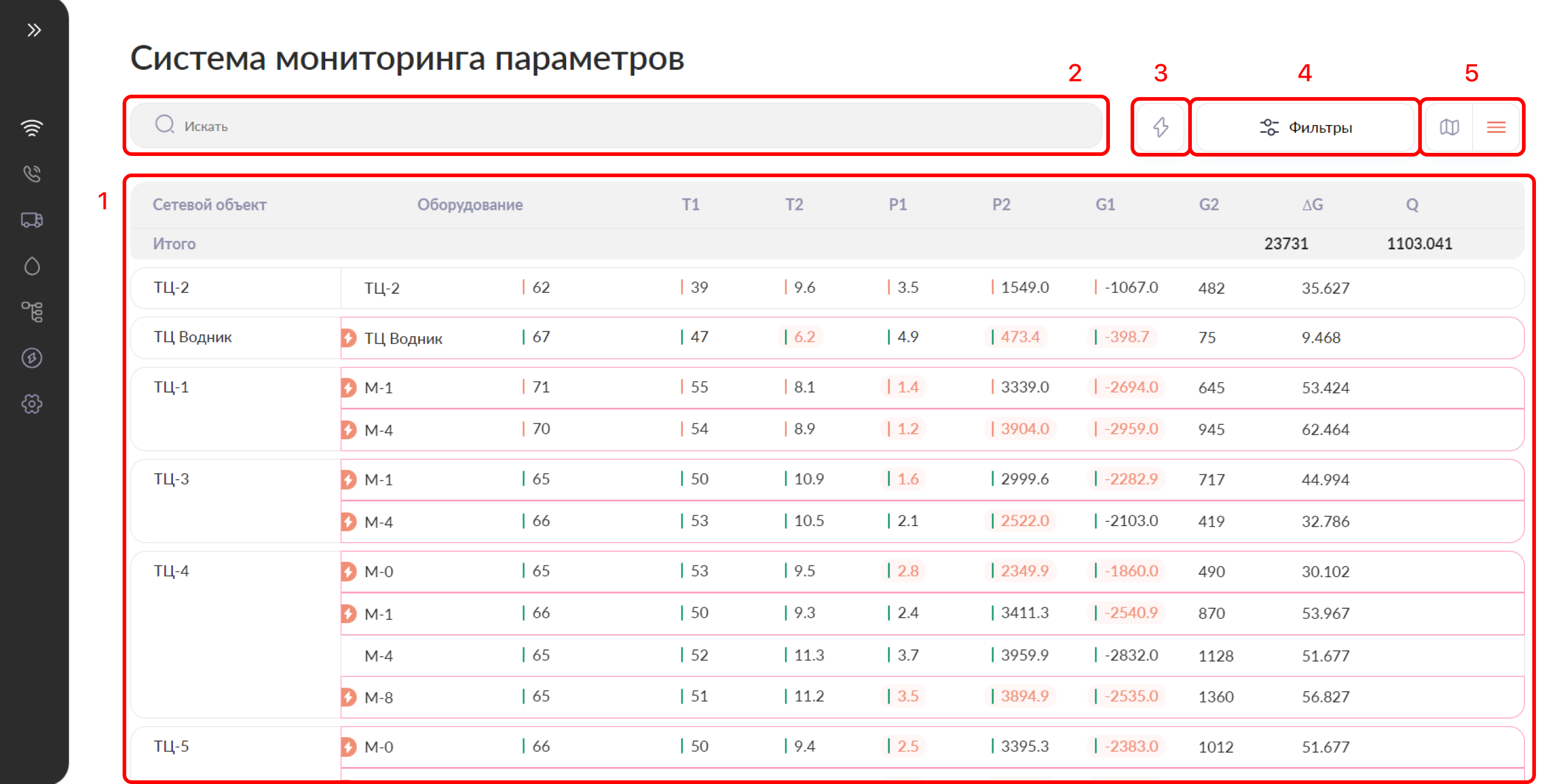

Разберем каждый элемент управления на странице по отдельности
По центру страницы расположена таблица текущих показателей Температуры, Давления и Расхода воды/теплоносителя на объекте.
Над таблицей показаний находится поисковая строка, которая осуществляет поиск по названию объекта.
Кнопка быстрой фильтрации - позволяет отфильтровать объекты из списка, у которых значения параметров выходят за пороговые значения.

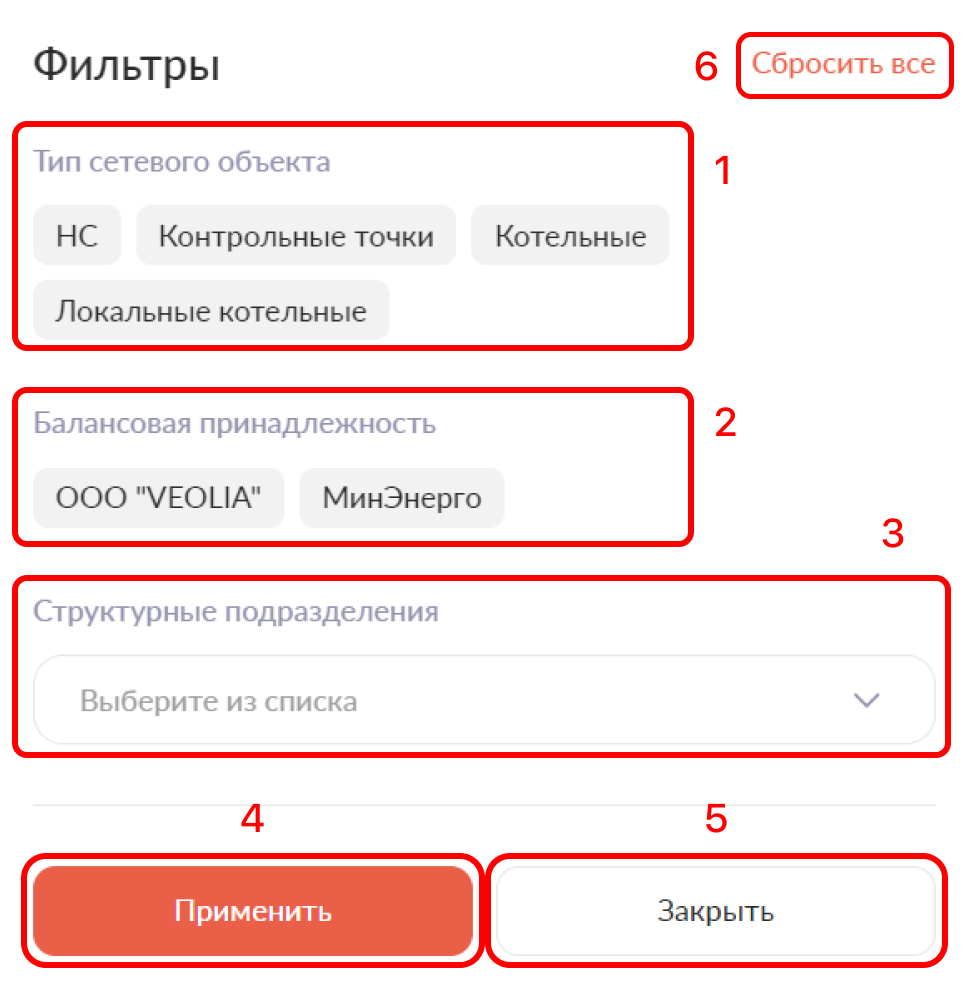

Фильтры - при нажатии на кнопку откроется модальная форма с выбором фильтрации по типу сетевого объекта (1), балансовой принадлежности (2) и структурному подразделению (3).
Для того чтобы выполнить фильтрацию оператор должен заполнить необходимые поля из списка и нажать на кнопку Применить (4). Также возможно очистить форму фильтрации с помощью кнопки Сбросить все (6) в верхнем правом углу модального окна. Для закрытия модульного окна оператор может нажать за границей формы фильтрации или на кнопку Закрыть (5).
Кнопки для смены режима отображения - осуществляют выбор между отображением поступивших обращений в виде справочника и картографического вида.

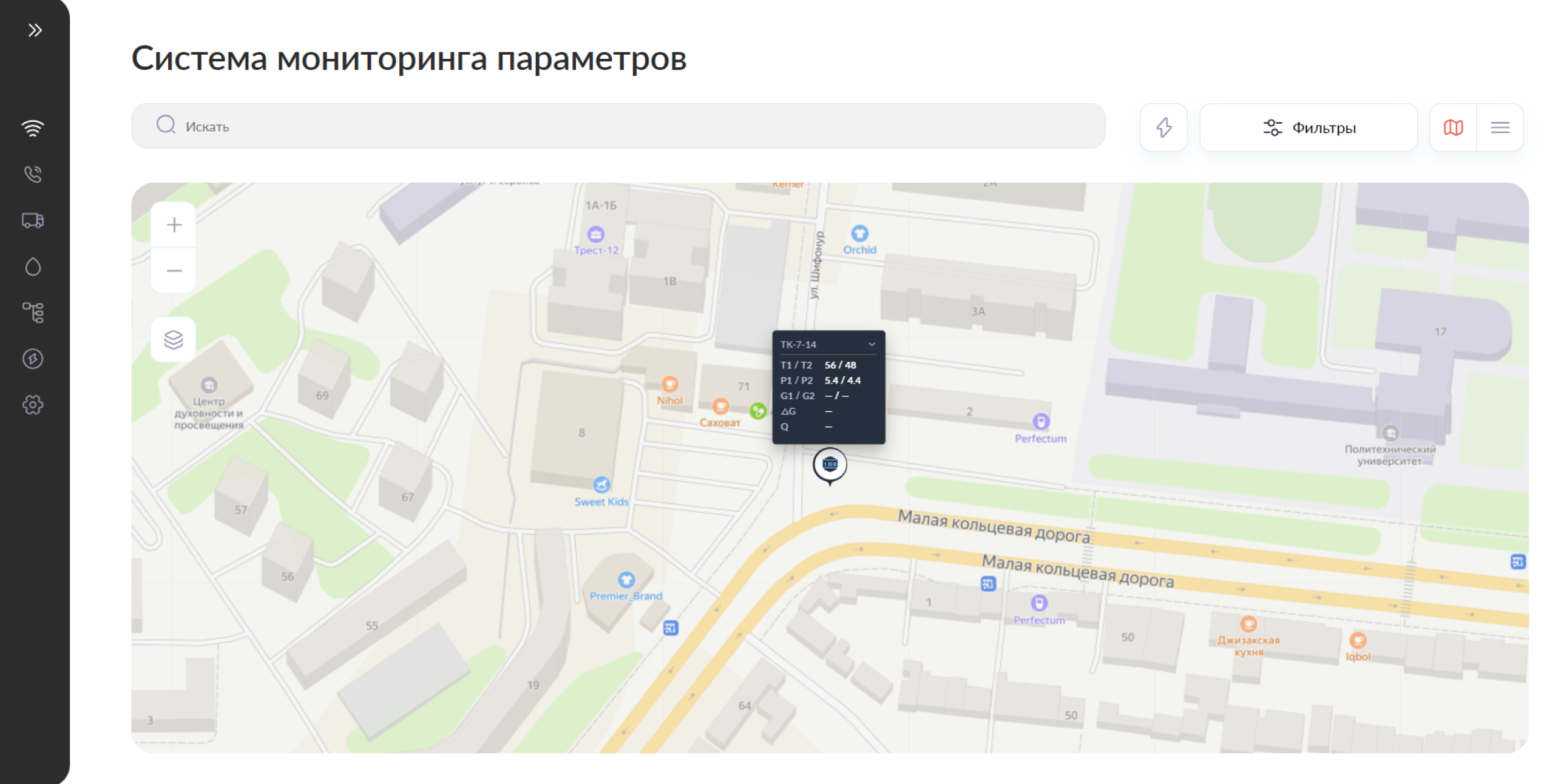

Картографический вид отображения объектов
При нажатии на отдельную точку на карте появится всплывающее окно с краткой информацией по данному обращению

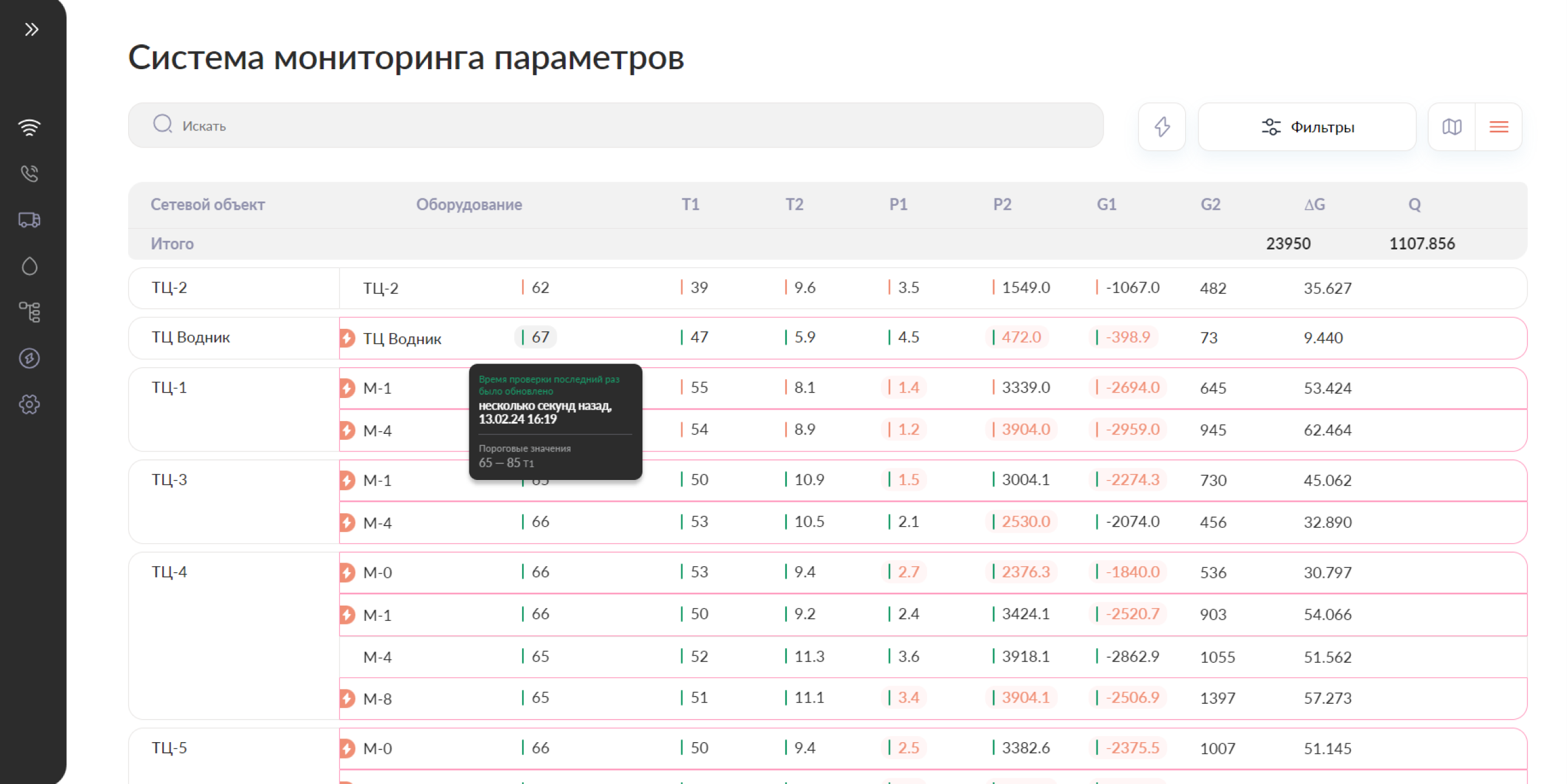

В табличном виде при нажатии на отдельный параметр объекта появится модельное окно с информацией по времени последнего обновления и пороговыми значениями для данного объекта.

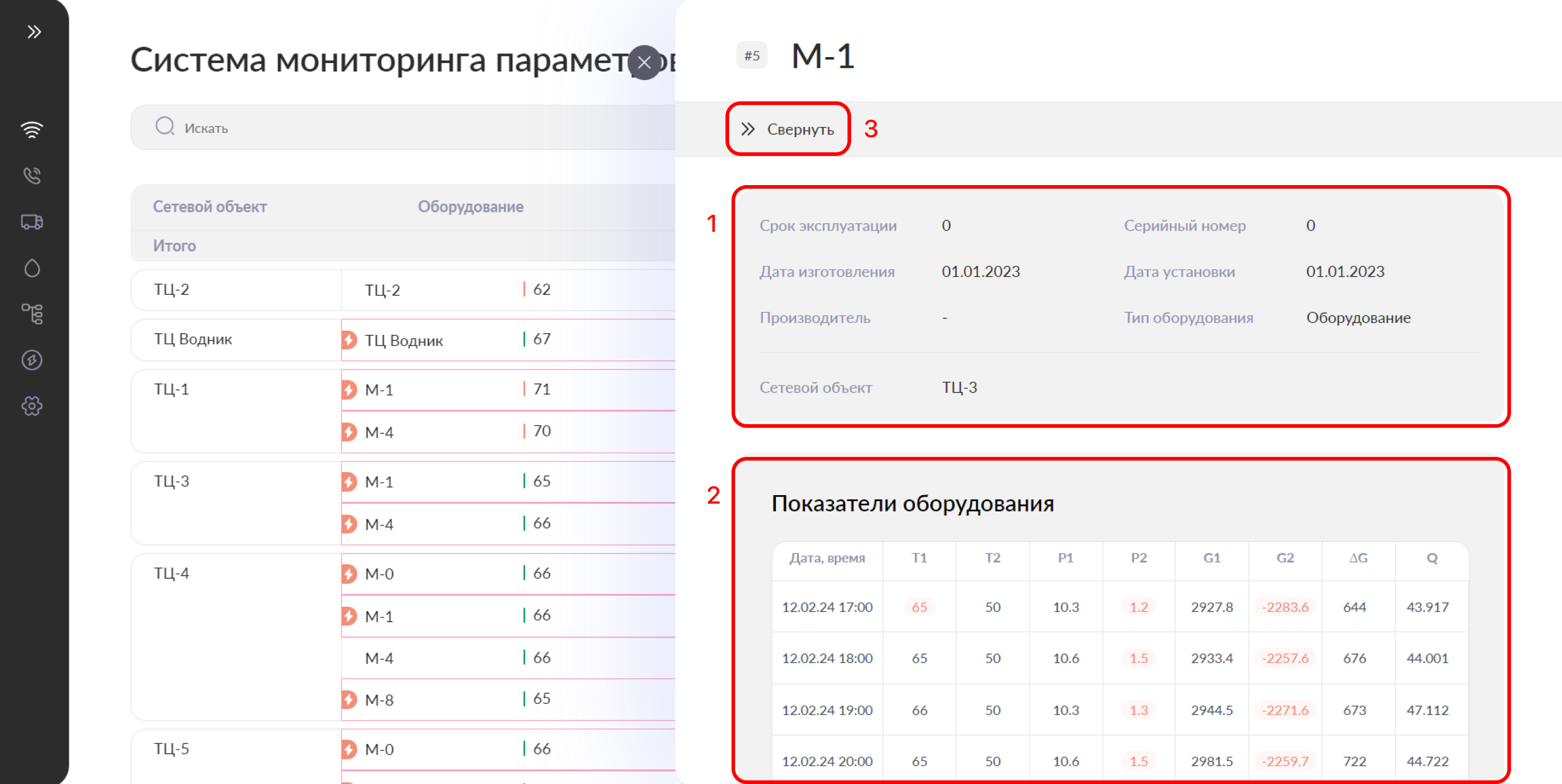

А при нажатии на название объекта с правой стороны откроется следующее модальное окно
В первом блоке формы описывается подробная информация по сроку эксплуатации, серийному номеру, датам изготовления и установки объекта, производителю, типу оборудования и к какому сетевому объекту относится данный элемент инженерной сети.
Чуть ниже расположена таблица с последними показателями оборудования за последние несколько дней.
Кнопка Свернуть используется для закрытия модальной формы.
