Телеметрия
Подсистема для получения, хранения и анализа данных по приборам учета давления, расхода, температуры воды или теплоносителя. Телеметрия позволяет в режиме реального времени операторам отслеживать состояние основных и вспомогательных объектов теплосети.
Внутри системы предусмотрено распределение объектов по типам, сохранение данных, с возможностью вывода архивных показаний с заданным усреднением (час, день, месяц, год), формирование отчетности.
Для объектов не оборудованных системой автоматизированной передачи данных, разработан электронный журнал для занесения показаний в ручном режиме. Также в системе реализована возможность фильтрации по Типам сетевых объектов, Балансовой принадлежности и по Структурным подразделениям.
С учетом возможности распределения прав взаимодействия с системой, доступ к электронному журналу можно предоставлять операторам насосных станций, котельных и прочих объектов непосредственно на местах через любое мобильное устройство с доступом в интернет.
Отличительной особенностью этого модуля является возможность интеграции с различными OPC-серверами предприятия коммунального хозяйства, что позволяет в кратчайшие сроки развернуть систему как на существующей инфраструктуре, так и на вновь строящейся.
Телеметрия также служит источником исходных данных для системы Биллинг, в части построения баланса распределения ресурсов.

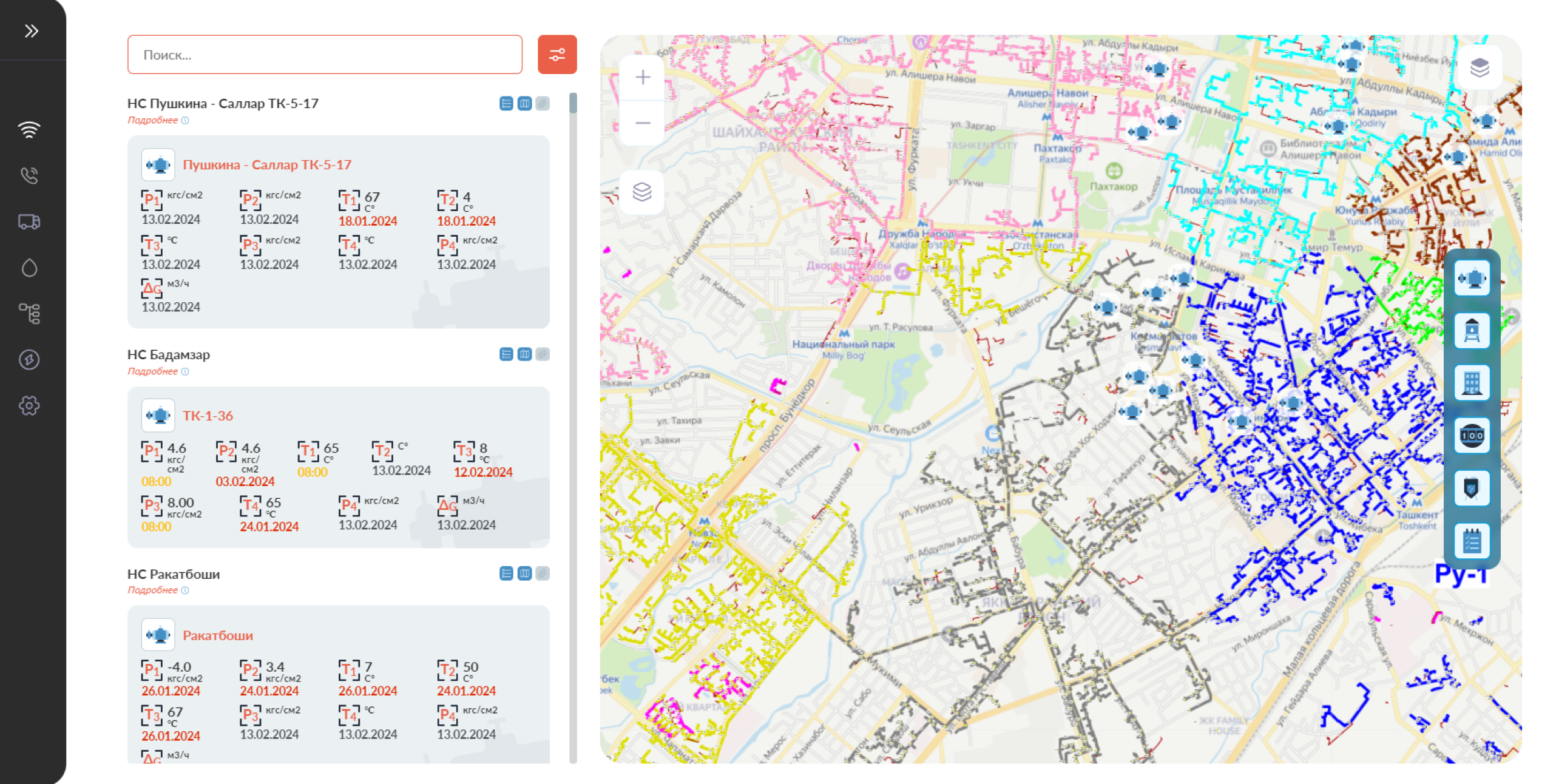

При переходе на страницу Телеметрия вы увидите следующий экран:
Разберем отдельно каждый элемент управления на странице

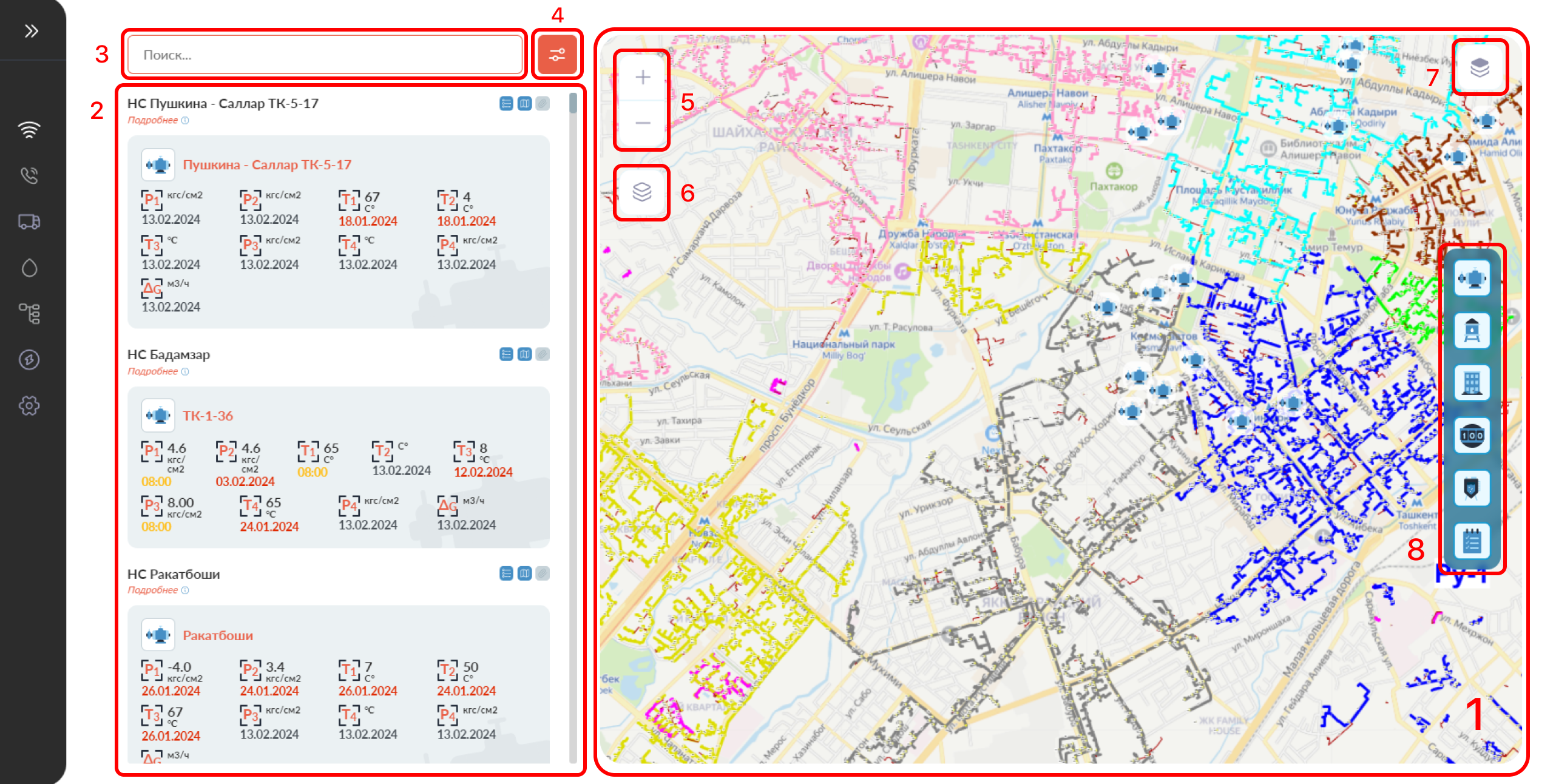

Первым, на что вы обратите внимание - это принципиальная схема инженерных сетей города. На ней вы можете увидеть функциональные элементы данной сети (насосные станции, резервуары чистой воды, многоквартирные дома, контрольные пункты и котельные).
С левой стороны от карты в виде списка расположены элементы инженерной сети с текущими характеристиками.
Над списком расположена строка поиска, с помощью которой диспетчер предприятия может осуществлять поиск объектов по их названию.

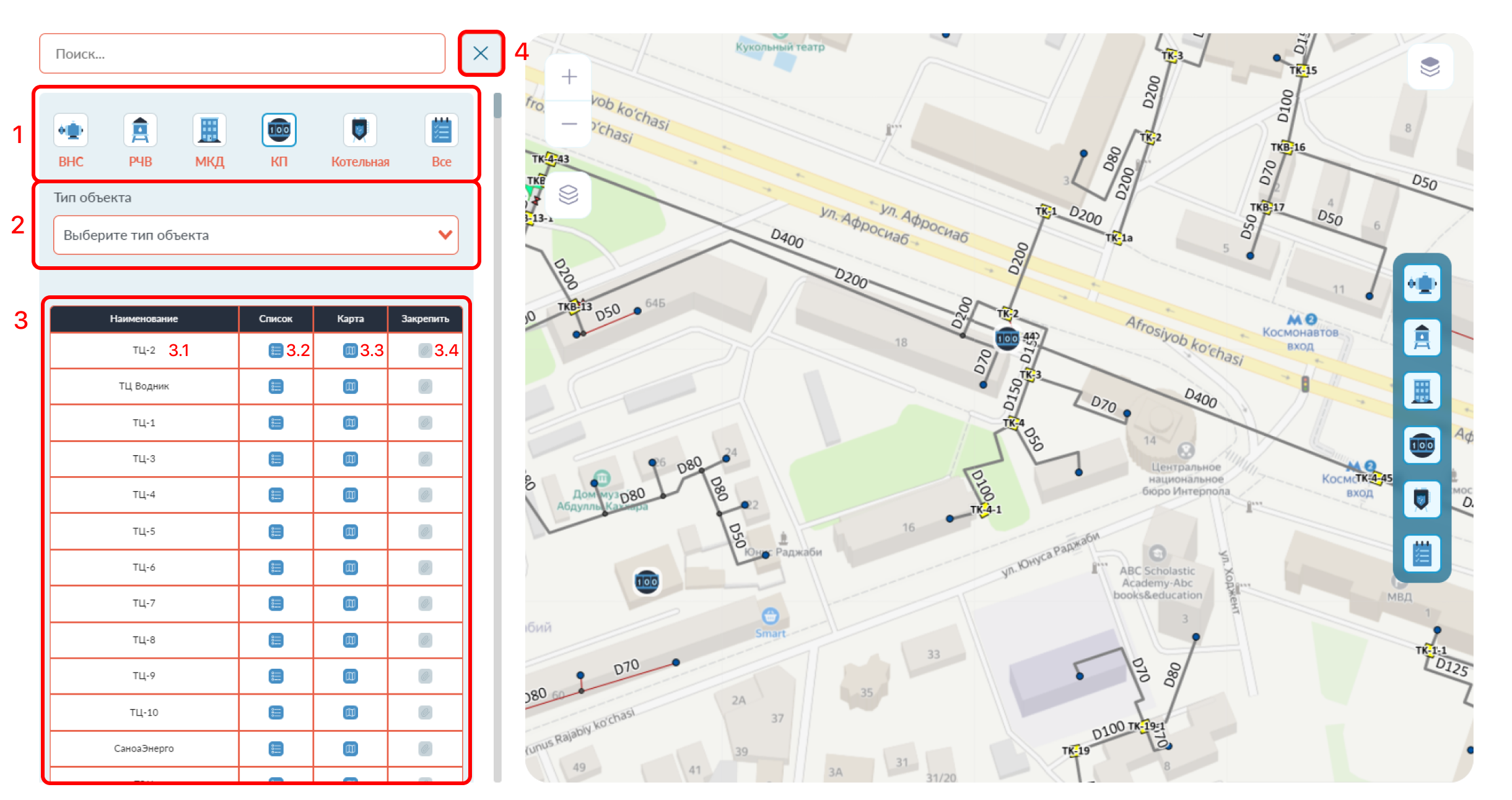

Справа от строки поиска расположена кнопка Фильтрации. При нажатии на нее список объектов сменится на настройки фильтра, которые состоят из:
(1) Элементов сети - диспетчер может выбрать для отображения ВНС (внешние насосные станции), РЧВ (резервуары чистой воды), МКД (многоквартирные дома), КП (контрольные пункты), Котельные или выбрать Все элементы одновременно.
(2) Типа объекта - диспетчер может выбрать для отображения НС (насосные станции), Контрольные точки, Котельные или Локальные котельные.
(3) Под основными фильтрами находиться список объектов инженерной сети. Вместе с названием объекта (3.1), рядом расположены элементы для включения/отключения отображения на странице: в виде списка (3.2), на карте (3.3) или закрепить в списке (3.4).
Для выхода из меню фильтра нажмите на крестик (х) (4) рядом со строкой поиска.
В левой верхней части карты вы можете видеть элементы управления зумом (удаления/приближения).

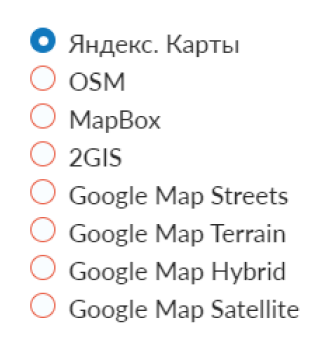

А чуть ниже кнопку для выбора отображаемой на заднем плане карте. При наведении на кнопку вы увидите открывшееся модальное окно со следующими вариантами →
В правой верхней части карты расположена кнопка для выбора слоев отображаемых инженерных сетей.
И по центру правой части расположен блок фильтрации по элементам сети для выбора ВНС, РЧВ, МКД, КП, Котельных или выбора всех элементов вместе (по умолчанию выбраны только ВНС).

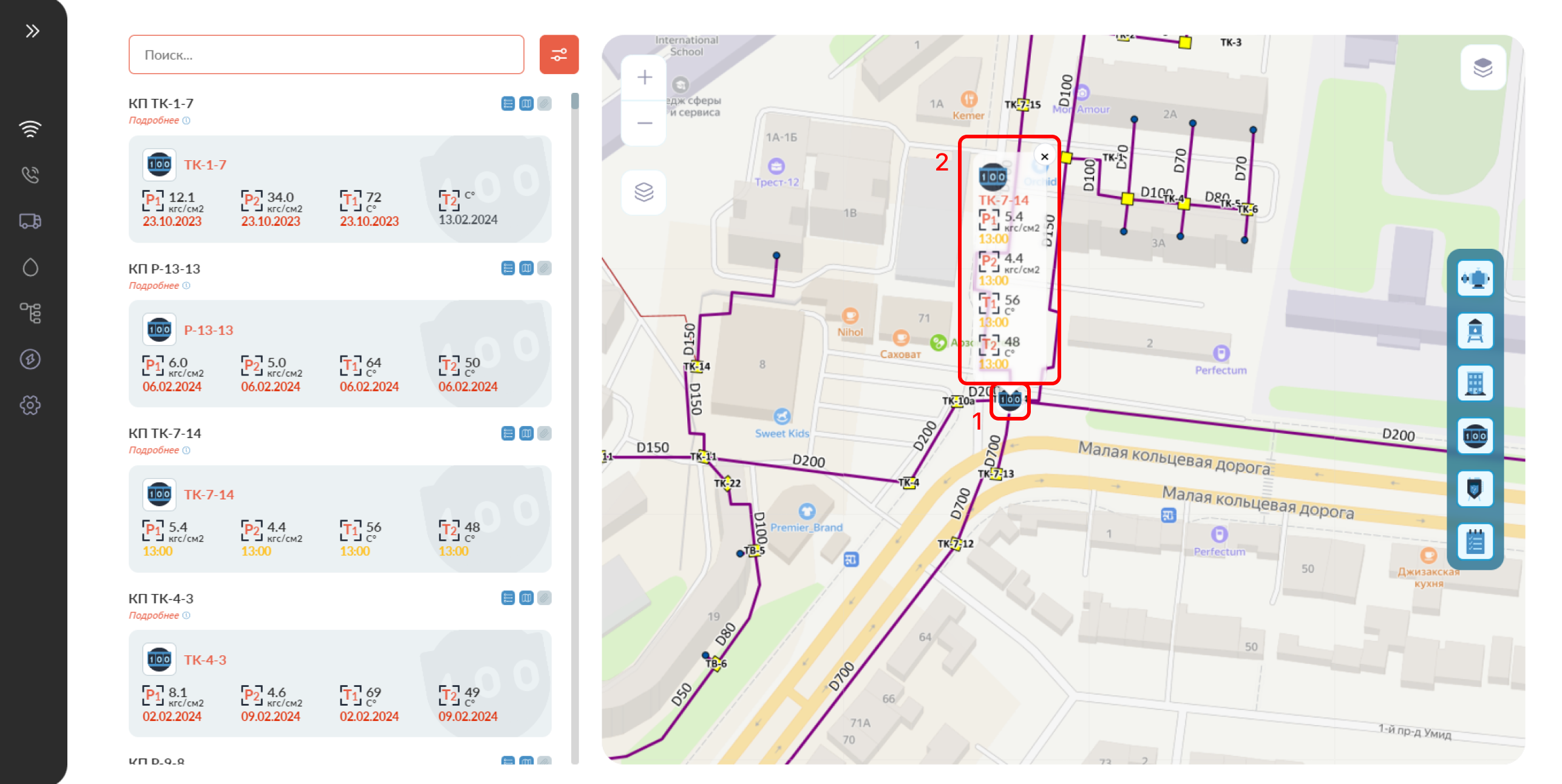

При нажатии на элементы инженерной сети (1), обозначенные на карте, появятся текущие технические показатели по температуре, давлению и расходу воды/теплоносителя на объекте в виде модального окна над элементом (2).

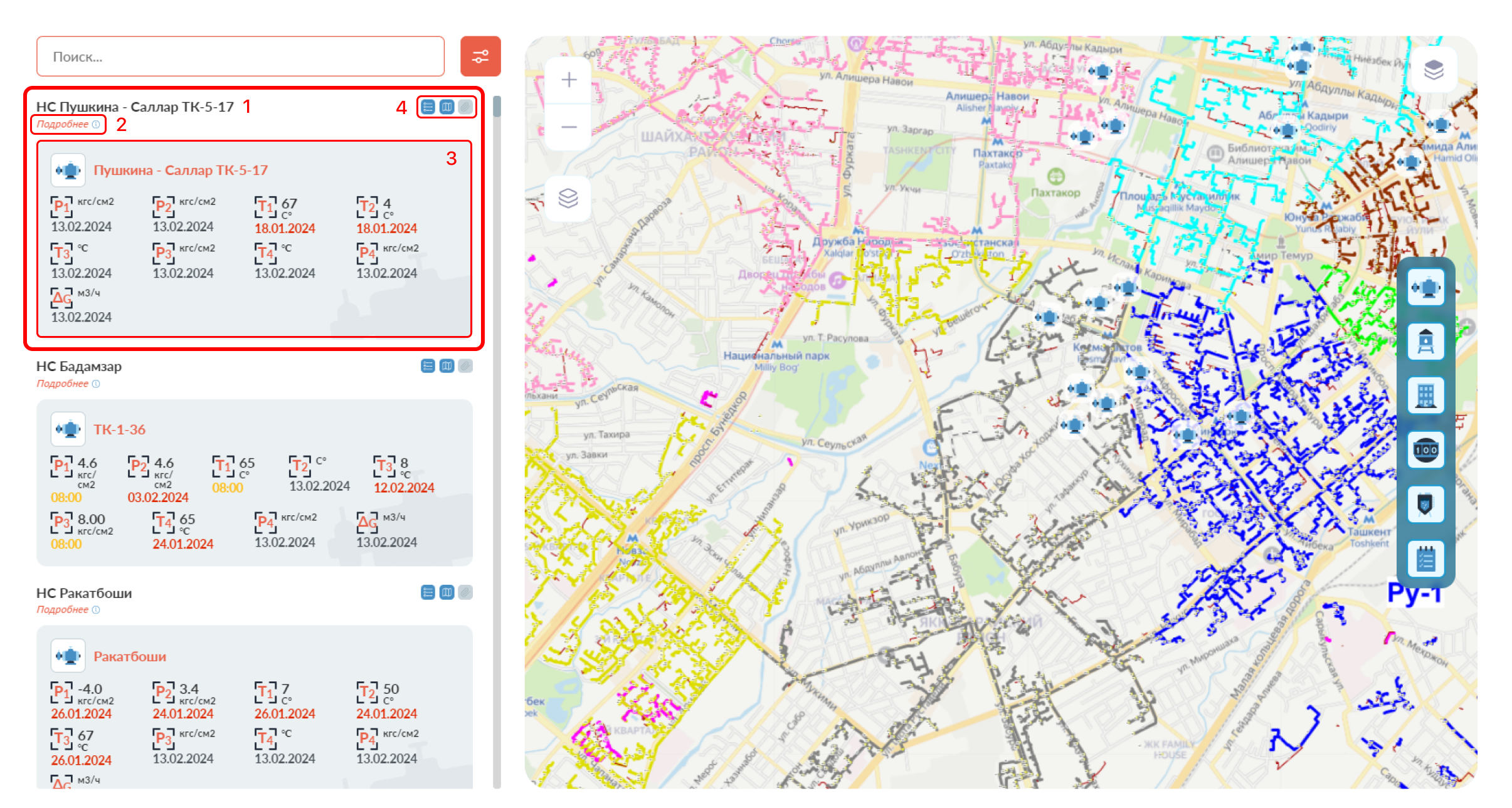

Возвращаясь к списку элементов инженерной сети с правой стороны, разберем отдельный элемент. Каждый из объектов списка состоит из:
Названия объекта
Кнопки подробнее, при нажатии на которую открывается следующая форма для ввода/изменения Названия объекта, его адреса и контактного телефона.
Блок с текущими техническими характеристиками по температуре, давлению и расходу воды/теплоносителя на объекте вместе с датами их последнего изменения.
В правой верхней части расположены кнопки включения/отключения отображения в списке, на карте и кнопка для закрепления объекта в списке.
По работе с остальными страницами телеметрии можно ознакомиться по представленным ниже ссылкам:
