Оперативная схема
Данный раздел обеспечивает мониторинг оперативной информации о происшествиях и ресурсах на инженерных сетях. На представленной карте можно увидеть схему сети и ее основные элементы (трубы, задвижки, колодцы), а также, при нажатии на отдельный участок, увидеть текущий статус элементов данного участка (включены ли они или выключены).
При переходе во вкладку Оперативная схема вы увидите страницу со следующими элементами:
Разберем каждый элемент:
По центру экрана мы видим картографическое представление города на заднем плане, а на переднем - оперативную схему сети с отдельными ее элементами;
Для приближения (+) и отдаления (-) воспользуйтесь кнопками в левой части карты;
Также вы можете выбрать какую карту вы хотели бы видеть на заднем плане (на текущий момент - Яндекс.Карты);
И слой инженерных сетей города, который вы хотите отобразить с помощью кнопки в правом верхнем углу.

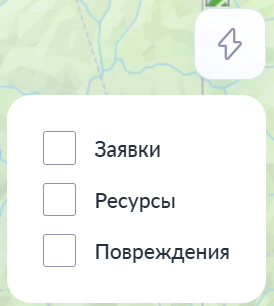

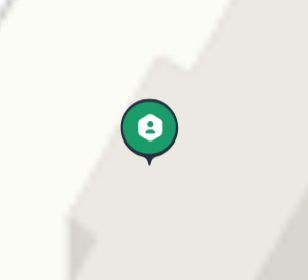

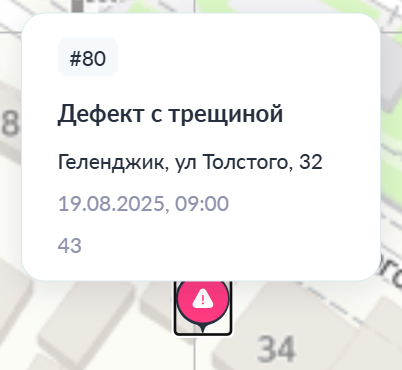

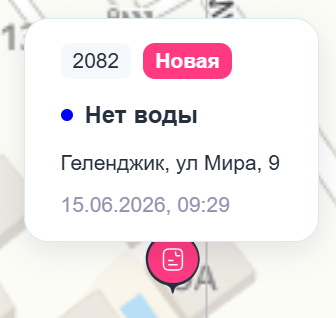

При нажатии на иконку молнии диспетчер увидит раскрывшийся список с возможностью отображения на инженерных сетях города Утечек, Заявок и Транспорта предприятия.

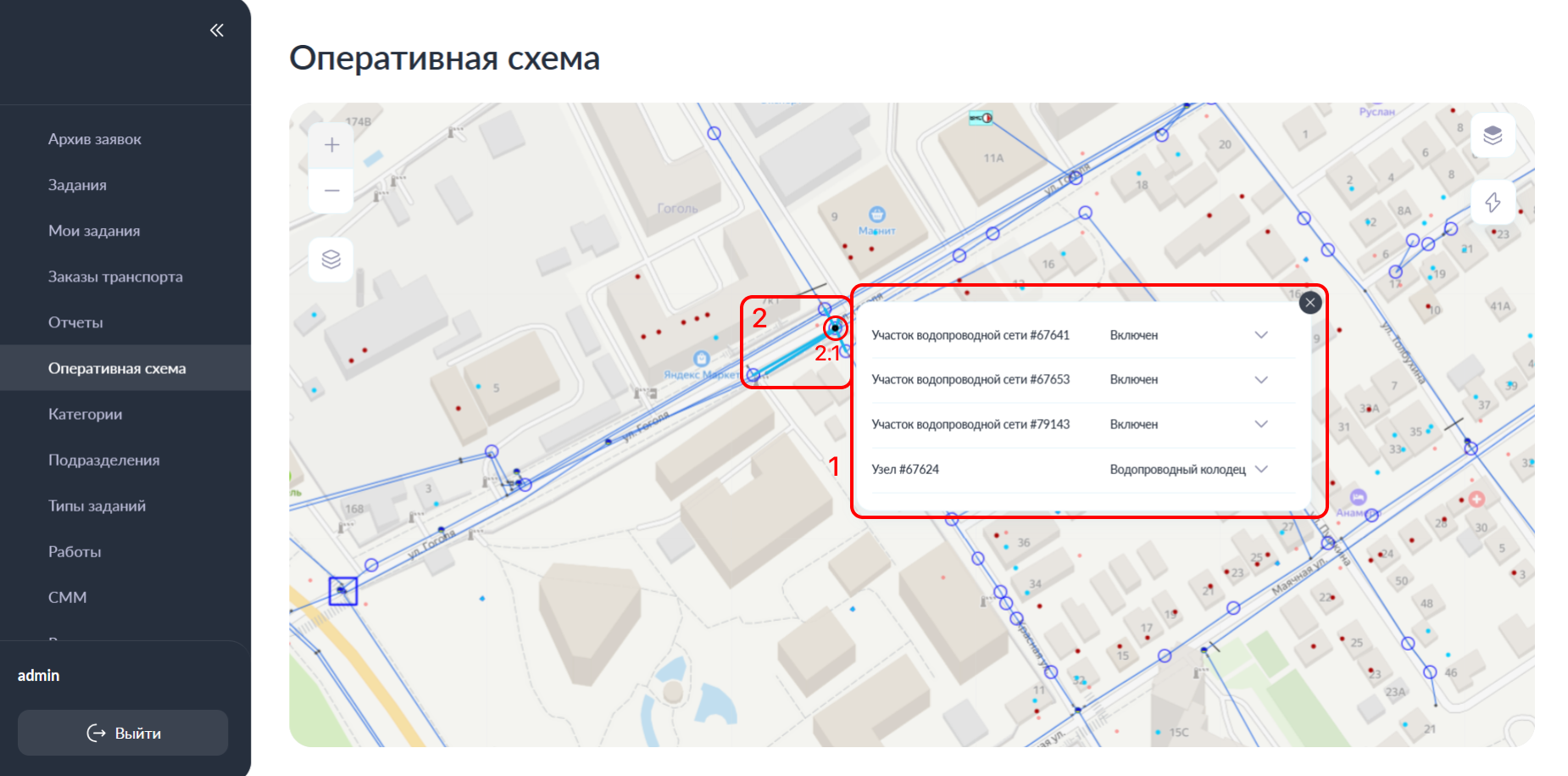

При нажатии на отдельный элемент на сети (на карте они отображаются кружками) отобразится следующее модальное окно:
В появившемся модульном окне отображаются участки сети, которые подключены к выбранному узлу, и их текущий статус. Также в открывшемся окне отображается узел и то, чем на сети является данный узел.
После нажатия на элемент сети, выделенный узел обозначается черной точкой, а подключенные к узлу участки подсвечиваются светло голубым цветом.
